Na področju optičnih komunikacij igra spremenljivi optični dušilnik (VOA) nepogrešljivo vlogo. Kot ključna komponenta za regulacijo optične moči VOA ne zagotavlja le stabilnega prenosa optičnih signalov, ampak tudi izboljša splošno delovanje sistema.
Spremenljivi optični dušilnik je pasivna optična naprava, zasnovana za doseganje nadzorovanega slabljenja optične moči. Natančno prilagodi energijo optičnih signalov, da izpolni zahteve različnih scenarijev uporabe. VOA so v glavnem razdeljeni v dve kategoriji: mehanski spremenljivi optični dušilci (MVOA) in električni spremenljivi optični dušilniki (EVOA). MVOA uresničijo dušenje optične moči z ročno nastavitvijo, medtem ko EVOA spremenijo ravni dušenja z uporabo pogonskih električnih signalov, ki se ponašajo z vrhunsko natančnostjo prilagajanja in prilagodljivostjo.
VOA sprejmejo široko paleto delovnih mehanizmov, vključno z mehanskimi, magnetooptičnimi, tekočekristalnimi, MEMS (mikroelektromehanskimi sistemi), termooptičnimi in akustičnooptičnimi vrstami.
1. Mehanski tip: optična moč na svetlobni poti se prilagodi s premikanjem komponent, ki blokirajo svetlobo, kot so plošče ali stožci. Ta zasnova ima preprosto strukturo, vendar razmeroma nizko natančnost prilagajanja in prilagodljivost.
2. Magnetno-optični tip: Slabljenje svetlobne energije se doseže z izkoriščanjem sprememb optičnih lastnosti snovi pod magnetnimi polji, in sicer z magnetno-optičnim rotacijskim učinkom. Ta vrsta zagotavlja visoko natančnost in stabilnost, vendar ima višje stroške.
3. Vrsta tekočega kristala: Na podlagi dvolomnega učinka, ki izhaja iz anizotropije lomnega količnika tekočih kristalov, se uporabi zunanje električno polje za preusmeritev molekul tekočega kristala, s čimer se prilagodi prepustnost svetlobe. VOA s tekočimi kristali se ponašajo s hitro odzivnostjo in širokim razponom dušenja.
4. Vrsta MEMS: mikro-ogledala, izdelana z mikro-elektromehansko tehnologijo, so nagnjena z elektrostatično silo, da prilagodijo intenzivnost odbite svetlobe. MEMS VOA odlikujejo majhna velikost, majhna teža in visoka stopnja integracije.
5. Termooptični tip: ravni slabljenja se modulirajo z variacijami optičnih lastnosti materiala (npr. lomnega količnika) pod temperaturnimi polji. Termooptični VOA imajo preprosto strukturo in nizko ceno, vendar imajo nizko hitrost odziva.
6. Akustično-optični tip: Ultrazvočni valovi ustvarjajo periodične napetosti znotraj akustično-optičnih kristalov, kar povzroči periodična nihanja lomnega količnika za modulacijo svetlobnih žarkov. Akustično-optični VOA ponujajo hitro uglaševanje in odlično stabilnost.
VOA se široko uporabljajo v optičnih komunikacijah, zaznavanju optičnih vlaken, optičnih instrumentih in drugih področjih.
1. Optične komunikacije: Uravnotežite intenzivnost optičnih signalov v različnih kanalih, da ohranite dosledno kakovost signala; prilagodite moč optičnega signala, da se prilagodite različnim razdaljam prenosa in specifikacijam sprejemnika.
2. Zaznavanje optičnih vlaken: simulirajte intenzivnost optičnega signala v različnih okoljskih pogojih, da preizkusite in preverite delovanje in zanesljivost sistema.
3. Optični instrumenti: uporabljajo se za laserske naprave, fotonske števce, spektrometre, optične mikroskope in drugo opremo za nadzor jakosti in pretoka optičnega signala za natančne rezultate meritev.
| Predmeti | Parametri | Enota |
|---|---|---|
| Delovno območje valovne dolžine | O pas / C pas / L pas / Celoten pas / drugo | nm |
| Vrsta dušenja | Svetlo ali temno | - |
| Razpon dušenja | ≥15/20/30/40 | dB |
| Vstavljena izguba | ≤0,7 | dB |
| Ločljivost slabljenja | Neprekinjeno | dB |
| Povratna izguba | ≥45 | dB |
| Vrsta vlaken | SMF-28e | - |
| Odzivni čas (10-90 % optične moči) | ≤5 | ms |
| Pogonska napetost | 5/6,5 | V |
| Pogonska moč | ≤5 | mW |
| Izguba, odvisna od polarizacije | ≤0,2 @ 10dB, ≤0,5 @<20dB att. | dB |
| Izguba, odvisna od valovne dolžine | ≤0,6@10dB, ≤1,0@<20dB nad 20nm razponom | dB |
| Največja optična moč | ≤500 | mW |
| Delovna temperatura | -0~+70 | °C |
| Temperatura shranjevanja | -40~+85 | °C |
| Vrsta priključka | Prilagojeno | - |

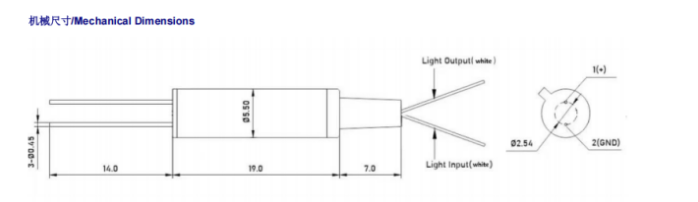

| Velikost paketa | Φ5,5xL19 | mm |
| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Vrsta (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Valovna dolžina (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Razpon dušenja (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Prvotna izguba (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Povratna izguba (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Vrsta vlaken | SMF-28e | SMF-28e | SMF-28e | 50/125 ali 62,5/125MM |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

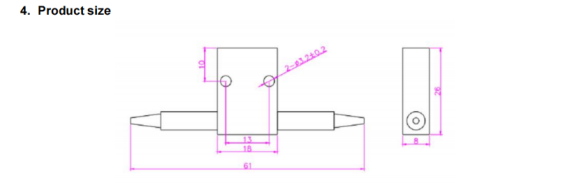

| Dimenzija (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Delovna temperatura (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Temperatura shranjevanja (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
