Razdelilnik optičnih vlaken, znan tudi kot optični razdelilnik, je pasivna optična naprava, ki se uporablja v sistemih FTTH (Fiber to the Home) za razdelitev signala enega optičnega vlakna na dva ali več izhodnih optičnih signalov v skladu z vnaprej določenim razmerjem. Na primer, optični razdelilnik 1x4 distribuira optični signal iz enega vlakna v štiri vlakna v določenem razmerju. Za razliko od multiplekserja z delitvijo valovnih dolžin (WDM) v sistemu WDM, ki ločuje optične signale različnih valovnih dolžin v ustrezne kanale valovnih dolžin, optični razdelilnik porazdeli celoten optični signal po več kanalih za prenos.

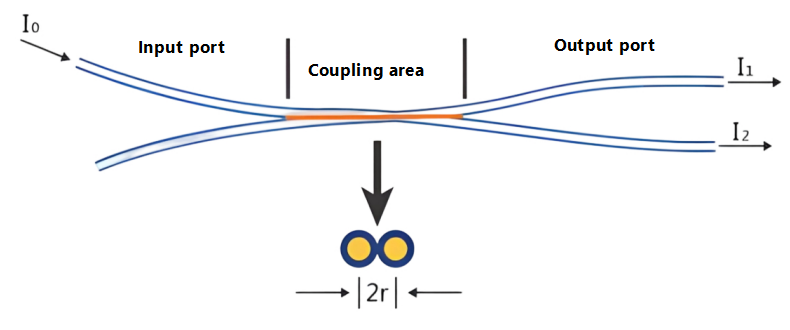

Pri prenosu optičnih signalov v enomodnem vlaknu energija svetlobe ni v celoti koncentrirana v jedru vlakna; majhna količina se širi skozi ovoj blizu jedra. Z drugimi besedami, če sta jedri dveh vlaken dovolj blizu, lahko modalno polje svetlobe, ki se širi v enem vlaknu, vstopi v drugo, kar omogoči, da se optični signal ponovno okrepi v obeh vlaknih. Nova dodelitev.
Optične razdelilnike je mogoče razvrstiti v dve vrsti glede na njihovo načelo delovanja: optični razdelilniki s planarnim valovodom (PLC) in optični razdelilniki s taljenim bikoničnim stožcem (FBT); glede na konfiguracijo vrat jih lahko razvrstimo v: spojnike tipa X (2x2), spojnike tipa Y (1x2), sklopke tipa zvezda (NxN, N>2), sklopke drevesa (1xN, N>2) itd.; glede na njihovo cepilno razmerje jih lahko razvrstimo v neenakomerno cepljenje in enakomerno cepljenje; druga metoda razvrščanja temelji na enomodnem (1310 nm) in večmodnem (850 nm).

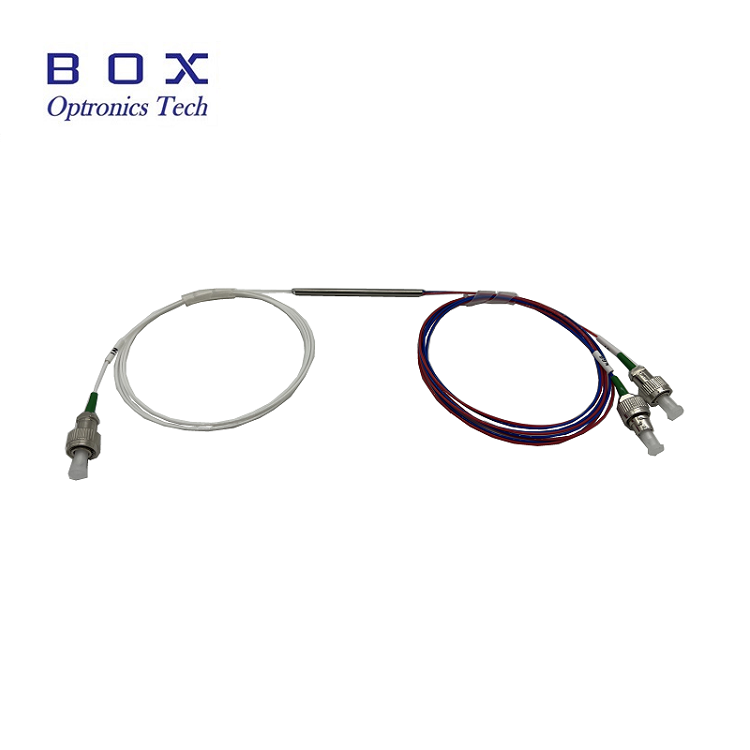

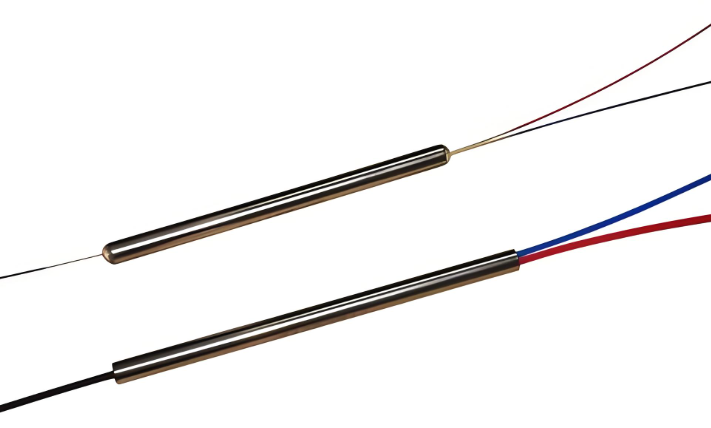

Optični razdelilnik FBT ... Vezje je izdelano s tradicionalnim postopkom stožčaste sklopke. Dve ali več optičnih vlaken z odstranjenim premazom se povežejo skupaj in nato stopijo pri visoki temperaturi na koničnem stroju, medtem ko se raztegnejo na obe strani. Razmerje delitve se spremlja v realnem času. Ko je doseženo želeno cepilno razmerje, se postopek taljenja in raztezanja konča. En konec zadrži eno vlakno (ostala so odrezana) kot vhod, medtem ko drugi konec služi kot večizhodni terminal. Različna razmerja cepitve lahko dosežemo z nadzorom kota zasuka vlaken in dolžine raztezanja. Končno se stožčasti del strdi z lepilom na kremenčevo podlago in vstavi v cev iz nerjavečega jekla.

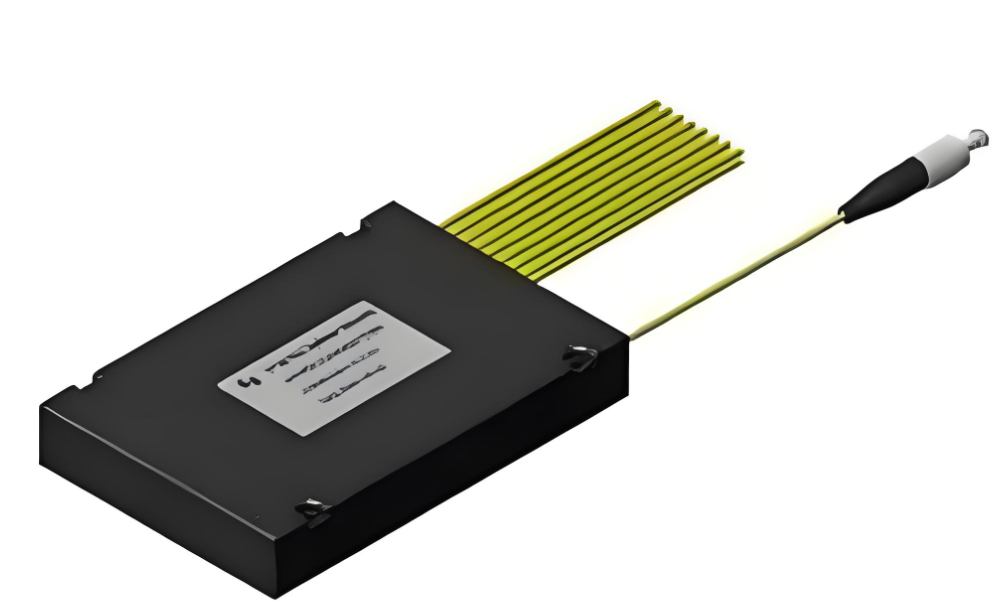

PLC Plane Wave Optični razdelilniki PLC (Planar Lightwave Circuit) so integrirane naprave za distribucijo optične moči z valovodom, ki temeljijo na kremenčevih substratih, izdelanih s polprevodniškimi postopki (fotolitografija, jedkanje, razvijanje itd.). PLC razdelilniki razdelijo optične signale iz enega optičnega vlakna v več optičnih vlaken, s čimer dosežejo enakomerno porazdelitev optične energije. Niz optičnih valovodov se nahaja na zgornji površini čipa in integrira funkcijo cepljenja na čip; nato so večkanalni nizi vlaken povezani z vhodnimi in izhodnimi konci na obeh koncih čipa in kapsulirani.
FBT VS Glavne prednosti stožčastih cepilnikov PLC FBT so preprosta uporaba surovin, sorazmerno nizki stroški ter manj zahtevna oprema in procesne zahteve. Cepilno razmerje je mogoče po potrebi spremljati v realnem času, kar omogoča izdelavo neenakih cepilnikov. Slabosti so: trenutno lahko zrela konična tehnologija proizvaja le cepilnike do 1x4. Pri napravah, večjih od 1x4, je več enot 1x2 povezanih skupaj in nato pakiranih v ohišje razdelilnika. Razdelilniki FBT podpirajo samo tri valovne dolžine: 850 nm, 1310 nm in 1550 nm, zaradi česar niso združljivi z drugimi valovnimi dolžinami.
Značilnosti izdelka razdelilnikov PLC so: izguba je neobčutljiva na optično valovno dolžino, izpolnjuje zahteve za prenos različnih valovnih dolžin (1260~1650nm); enotna delitev, enakomerna distribucija signalov uporabnikom; kompaktna struktura in majhna velikost; ena enota... Naprava ima veliko število razdelilnih kanalov, ki dosegajo več kot 64: višji strošek na kanal in več kanalov, pomembnejša je stroškovna prednost. Pomanjkljivost je njegova višja cena v primerjavi s taljenimi bikoničnimi koničastimi cepilniki, zlasti pri nizkokanalnih cepilnikih.
Optični razdelilnik PLC je sestavljen iz treh delov: čipa optičnega razdelilnika in nizov optičnih vlaken, povezanih na obeh koncih. Te tri komponente morajo biti natančno poravnane; njihova zasnova in montaža imata ključno vlogo pri stabilnosti razdelilnika PLC. Čip uporablja polprevodniško tehnologijo za gojenje razdelilnega valovoda na kremenčevi podlagi. Čip ima en vhod in N izhodnih valovodov. Nato so vhodni in izhodni nizi optičnih vlaken povezani na oba konca čipa in nameščeno je ohišje, ki tvori optični razdelilnik z enim vhodom in N izhodi.
PLC razdelilni čipi so lahko zasnovani kot 1xN in 2xN, kjer je N običajno večkratnik 2, na primer 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; in neenakomerno porazdeljenih razdelilnikov, kot so 1x3, 1x5, 1x9, itd. Z naraščanjem povpraševanja po FTTR (Fiber to the Room) bo uporaba neenakomerno porazdeljenih razdelilnikov energije vse bolj razširjena, proizvodni proces pa bo postal zahtevnejši. Čipi optičnega razdelilnika PLC imajo prednosti, kot so nizki stroški, visoka zanesljivost, visoka prilagodljivost in razširljivost, zaradi česar so posebej primerni za različne scenarije uporabe, kot so prenosni sistemi, integracija omrežja, širokopasovni dostop, komunikacija z optičnimi vlakni in multimedijske storitve.
PLC razdelilnik, ki ohranja polarizacijo. PLC razdelilnik, ki ohranja polarizacijo, v glavnem realizira ... Medtem ko ohranja stanje polarizacije, se vhodna moč enakomerno razdeli, pri čemer se kot vhod uporablja enokanalni niz vlaken, ki ohranja polarizacijo, in večkanalni niz vlaken, ki vzdržuje polarizacijo, kot izhod. Polarizacija linearnega polarimetričnega valovanja, ki se oddaja v vlakno, med širjenjem ostane nespremenjena, med polarizacijskimi načini pa je malo ali nič navzkrižnega povezovanja, s čimer se doseže povezovanje, ki ohranja polarizacijo, in cepljenje žarka. Običajno se uporabljajo vlakna PANDA. Optični razdelilniki PLC se večinoma uporabljajo v posebnih aplikacijah, ki zahtevajo vzdrževanje polarizacije, kot so sistemi za zaznavanje optičnih vlaken ali koherentna komunikacija.
Kazalniki delovanja, ki vplivajo na optične razdelilnike, na splošno vključujejo:
Vstavljena izguba Vstavljena izguba (IL):Vstavljena izguba se nanaša na zmanjšanje optične moči na določenih izhodnih vratih glede na skupno vhodno optično moč pri delovni valovni dolžini razdelilnika PLC. Preprosto povedano, to je izguba dB vsakega izhoda glede na vhod. Na splošno velja, da manjša kot je vstavljena izguba, boljša je zmogljivost razdelilnika.
Povratna izguba:Povratna izguba se nanaša na razmerje v decibelih odbite svetlobe (razpršene svetlobe, ki se nenehno prenaša na vhod) in vhodne svetlobe na povezavi z optičnimi vlakni. Večja povratna izguba je boljša za zmanjšanje vpliva odbite svetlobe na vir svetlobe in sistem.
Usmerjenost:Usmerjenost se nanaša na razmerje med izhodno optično močjo na koncu svetlobe brez vbrizgavanja in močjo vbrizgane svetlobe (izmerjena valovna dolžina) na isti strani razdelilnika PLC med običajnim delovanjem.
Izguba, odvisna od polarizacije:Izguba, odvisna od polarizacije, se nanaša na največjo spremembo izhodne optične moči na vsakem izhodnem priključku razdelilnika PLC, ko se stanje polarizacije oddanega optičnega signala spremeni v celotnem stanju polarizacije.
Izolacija:Izolacija se nanaša na sposobnost razdelilnika optičnih vlaken, da izolira optične signale v drugih optičnih poteh od dane optične poti.
