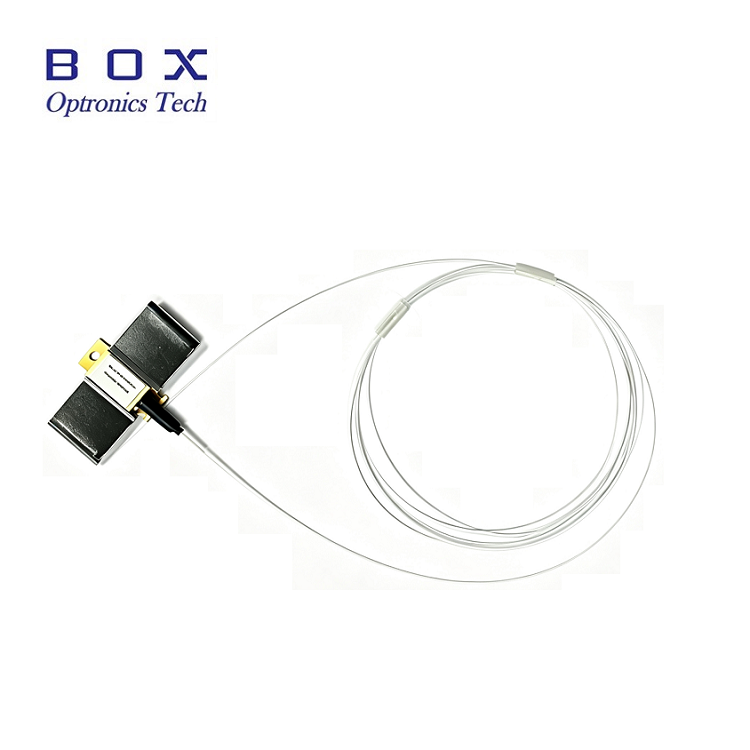

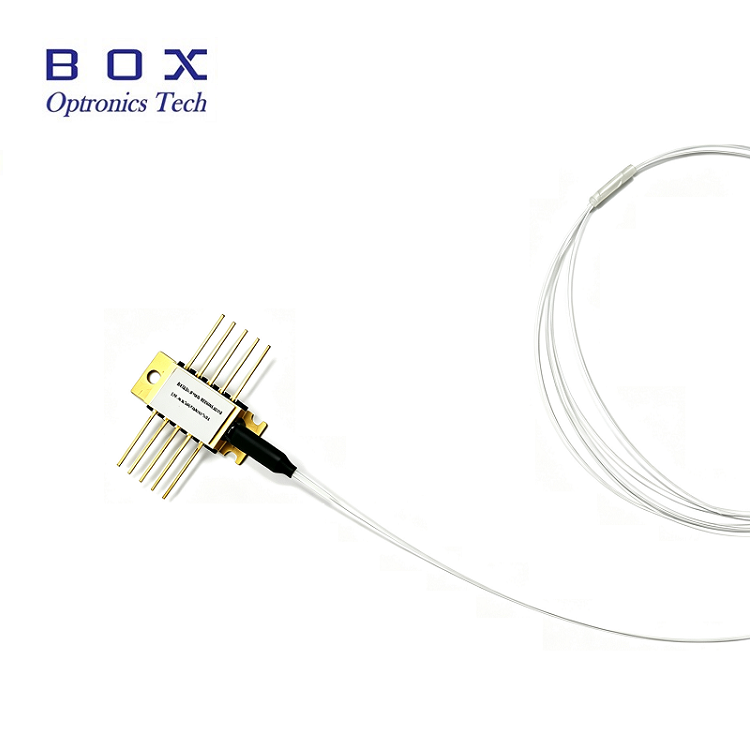

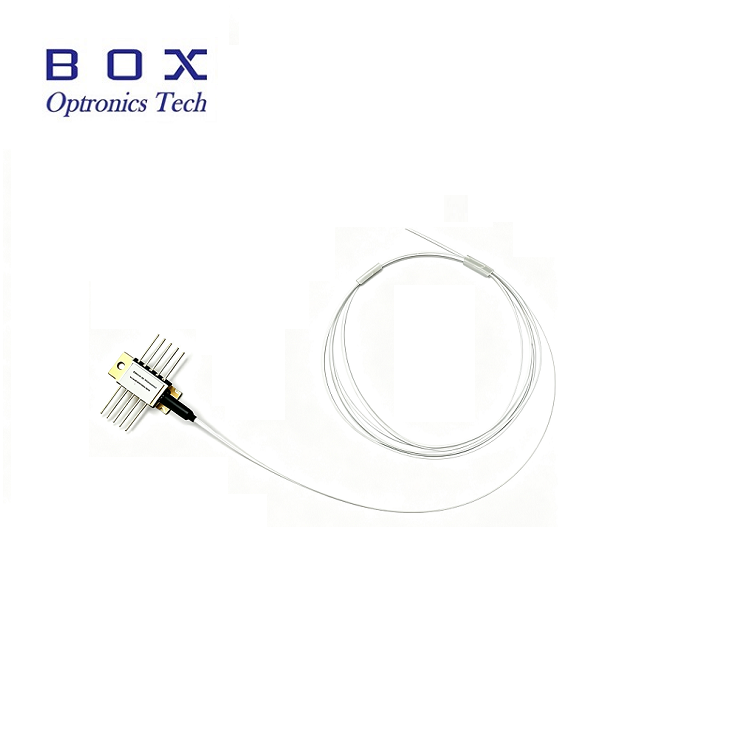

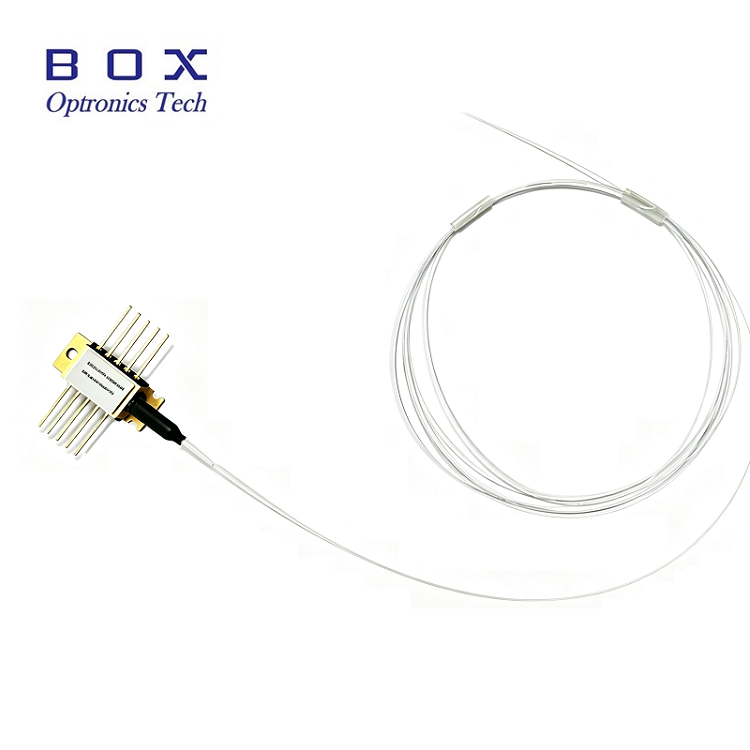

980nm 10pin mini metulj hlajen modul laserske diode črpalke

Odkrijte neprimerljivo zmogljivost 980nm 10pin mini metuljasto hlajenega modula laserske diode črpalke Box Optronics – vaša končna rešitev za črpanje visoke moči in valovne dolžine v sistemih DWDM EDFA in CATV na dolge razdalje. Zasnovan z napredno stabilizacijo FBG, ta hermetično zaprt modul zaklene emisijo natančno pri 974 nm ali 976 nm, kar zagotavlja izhodno moč do 600 mW brez pregibov tudi pri različnih temperaturah in pogonskem toku. Njegov integrirani TEC, termistor in nadzorna dioda zagotavljajo izjemno napako pri sledenju in stabilnost napajanja, medtem ko 10-pinski metuljasti paket brez epoksidov z vlakni SM/PM zagotavlja zanesljivo delovanje brez šuma. Ta modul, zasnovan za sistemske integratorje in omrežne inženirje, ki zahtevajo brezkompromisen nadzor spektra in najvišje razpoložljive moči, zmanjša število črpalk, zmanjša kompleksnost hlajenja in podaljša življenjsko dobo ojačevalnika. Trust Box Optronics za skladnost s Telcordia GR-468 in prilagojeno izbiro valovne dolžine – ker je vsak milivat pomemben v vaših optičnih omrežjih naslednje generacije. Naročite zdaj in nadgradite svojo infrastrukturo s preizkušeno tehnologijo črpanja, pripravljeno na teren, ki zagotavlja dosledno delovanje od -20 °C do 75 °C.

Pošlji povpraševanje

Opis izdelka

1. Opis izdelka:

980nm mini 10-pinski metuljasto hlajeni modul laserske diode s črpalko je hermetično zaprt v 10-pinskem metuljastem ohišju brez epoksidov in fluksa ter ima vgrajen termistor, termoelektrični hladilnik in nadzorno diodo.

980nm 10pin mini metulj hlajen modul laserske diode s črpalko uporablja FBG stabilizacijo za "zaklepanje" valovne dolžine emisije. Zagotavlja ozkopasovni spekter brez šuma, tudi pri spremembah temperature, pogonskega toka in optičnih povratnih informacij. Izbira valovne dolžine je na voljo za aplikacije, ki zahtevajo najvišjo zmogljivost pri nadzoru spektra z najvišjimi razpoložljivimi močmi. Ta modul izpolnjuje zahteve, opisane v Telcord ia GR-468-CORE.

2. Lastnosti izdelka:

Delovna moč brez pregibov 400mW ali 600mW;

10-PIN metuljček z vlaknom SM Hi1060 ali PM980;

Stabilizacija Braggove mreže z vlakni, na voljo je izbira valovne dolžine;

Integriran termoelektrični hladilnik, termistor in nadzorna dioda.

3. Aplikacije:

Ojačevalniki vlaken z erbijem dopiranim vlaknom (DWDM) z gosto valovno dolžino (DWDM);

Zmanjšano število črpalk EDFA arhitekture;

Cevi kabelske televizije na zelo dolge razdalje (CATV) in distribucija zelo velikega števila vozlišč.

4. Absolutne najvišje ocene:

Parameter	Simbol	Min.	Tip.	maks.	Enota	Opombe
Temperatura delovnega ohišja	TCASE	-20	-	75	℃	-
Temperatura skladiščenja	TSTG	-40	-	85	℃	2000 ur
LD Predhodni tok	ČE	-	-	1100	mA	-
LD Povratni tok	IR	-	-	10	uA	-
LD Povratna napetost	VR	-	-	2	V	-
PD Predhodni tok	IPD	-	-	-10	mA	-
PD Povratna napetost	VPD	-	-	20	V	-
TEC tok	ITEC	-	-	2	A	-
TEC napetost	VTEC	-	-	3.0	V	-
Polmer upogiba vlaken	-	30	-	-	mm	-
Relativna vlažnost	RH	0	-	95 %	-	Brez kondenzacije
Čas spajkanja svinca	-	-	-	10	drugič	260 ℃
Aksialna vlečna sila vlaken	-	-	-	5	N	-
Vlečna sila na strani vlaken	-	-	-	2.5	N	-

5. Elektro-optične lastnosti (temperatura laserja 25 ℃):

Parametri	Simbol	Min.	Tip.	maks.	Enota	Opombe
LD Mejni tok	ITH		90	110	mA	CW
Izhodna moč	PF		400		mW	Če (BOL) <900 mA
Izhodna moč	PF		600		mW	Če (BOL) <1000 mA
LD Predhodni tok	ČE			1200	mA	PF=nazivna moč
Moč brez pregibov	PKINK	700			mW	>= 1,2*nazivna moč
Tok brez pregibov	IKINK	>= 1,2*Če(BOL)			mA	[ 1]
LD Prednapetost	VF			2.5	V	PF=nazivna moč
Središčna valovna dolžina	λC	973	974	975	nm	Peak, PF = nazivna moč
Središčna valovna dolžina	λC	975	976	977	nm	Peak, PF = nazivna moč
Vrtenje največje valovne dolžine	△λp/△Tamb			0.02	nm/℃	T: FBG Temp.
Širina spektra	△λ			2	nm	RMS@-13dB
Stabilnost spektra		-0,5		0.5	nm	PF=nazivna moč,t=60s
Spremljajte odzivnost	IM/PF		1	20	uA/mW	VPD=5V,PF=nazivna moč
Spremljajte stabilnost odzivnosti				20 %		@Vse delovne temperature
Spremljajte temni tok	ID			50	nA	VPD=5V
TEC tok	ITEC			1.5	A	TCASE=75 ℃
TEC napetost	VTEC			3.0	V	TCASE=75 ℃
TEC Modualna poraba energije	P			5	W	TCASE=75 ℃
Stabilnost moči >20mW 10-20mW3,5-10mW				0.20.51	dB	Od vrha do vrha, t = 60 s, vzorčenje DC do 50 kHz, TC = 25 ℃
Napaka pri sledenju	TE	-0,5		0.5	dB	TC = -5 ~ 75 ℃, glede na [2]
Odpornost termistorja	RTH	9.5	10	10.5	Kohm	TSTG=25 ℃
Termistor B konstanta	BTH		3900		k	TSTG=25 ℃

Opombe:

[1] Kink tok je definiran kot tok, katerega odstopanje svetlobe v primerjavi s tokovnim slopom (dL/dI) od linearnega prileganja presega +/-50%, Pkink>= 1,2*nazivna moč,Ikink>=If(BOL)*1,2

[2] Napaka sledenja je definirana pri dani temperaturi ohišja, je sprememba moči vlaken pri konstantnem nadzornem toku glede na vrednost, izmerjeno pri 25 ℃.

6. Specifikacije optičnih vlaken:

Parametri	Opis
Vrsta vlaken	Hi1060 ali PM980 vlakna
Tip pigtail	Gola vlakna
Dolžina pigtaila	2,0±0,2m
Vrsta priključka	brez

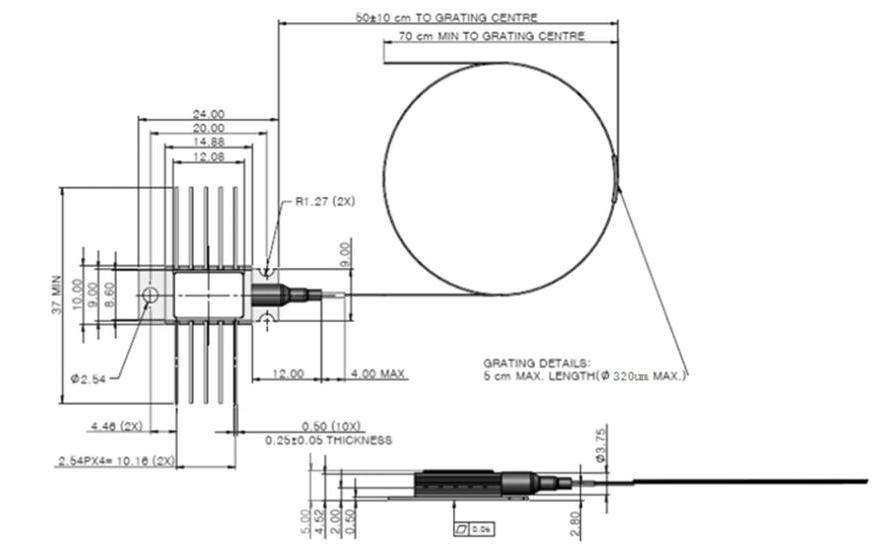

7. Risba paketa in definicija PIN-OUT (enota: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Opis	PIN	Opis
1	TEC(+)	10	TEC(-)
2	Termistor	9	Primer Ground
3	PDAnode	8	NC
4	PD katoda	7	LD katoda
5	Termistor	6	LD Anoda

8. Podatki za naročanje:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Valovna dolžina	Izhodna moč	Vrsta vlaken	Paket	Vrsta priključka	Ohlapna cev
PumpLaser	974 : 974 nm 976 : 976 nm	4H: 400mW6H: 600mW	SM : Enojni način PM : Ohranjanje polarizacije	-H: 10PINnull: 14PIN	FA : FC/APCSA : SC/APCN0: Nič	Nič: golo vlakno 1: ohlapna cev
