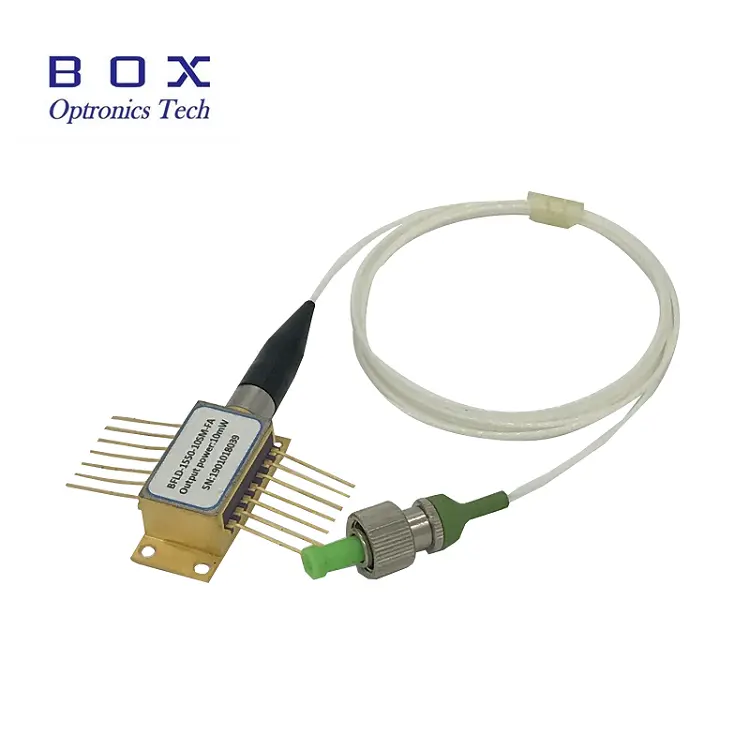

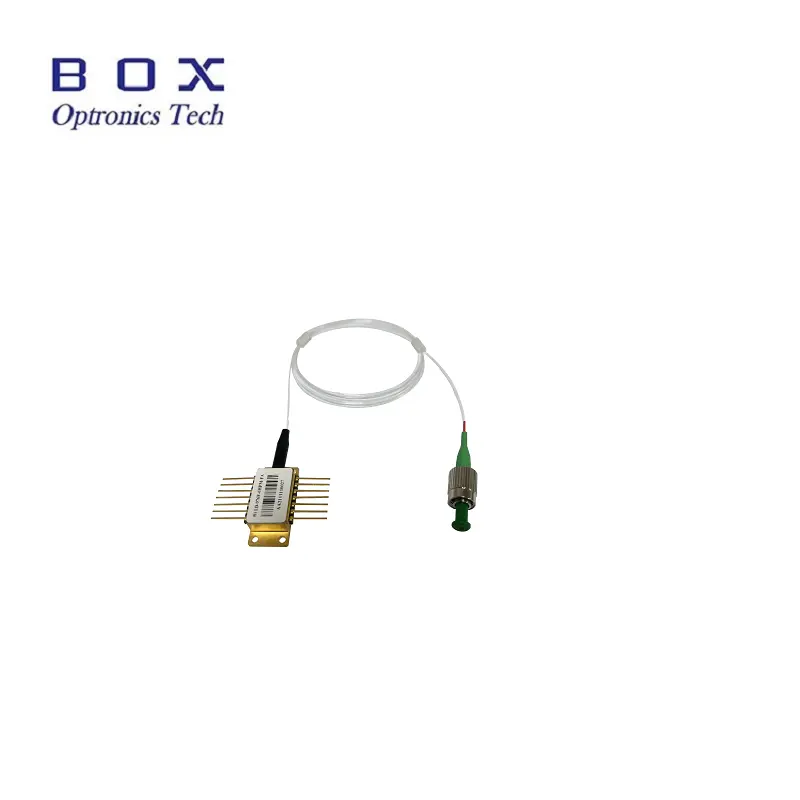

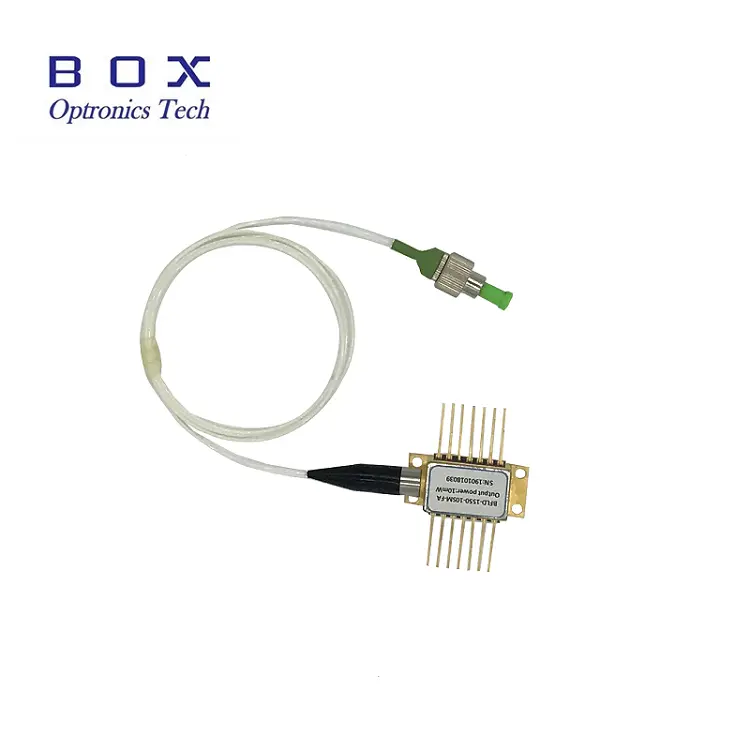

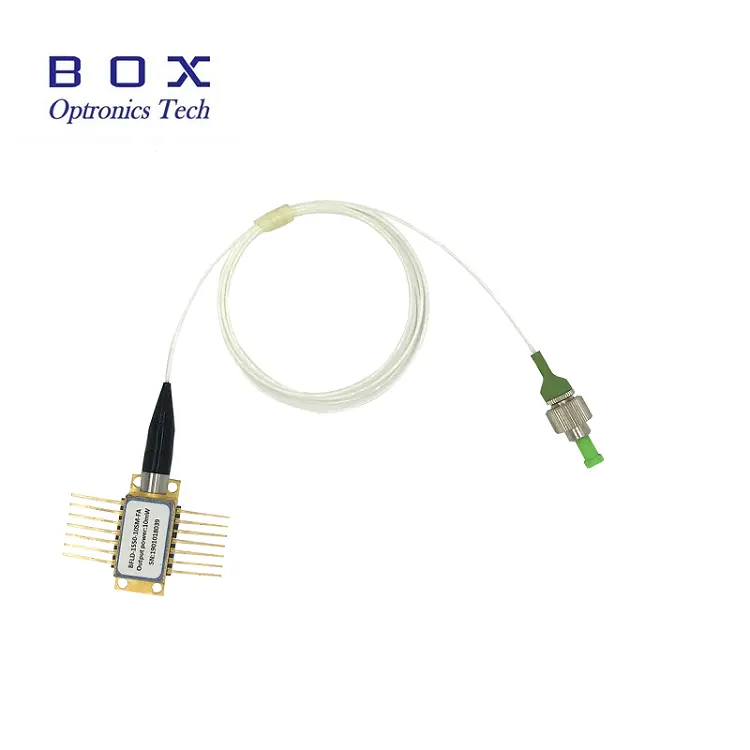

1532,68 nm 10 mW laserska dioda DFB za modul za zaznavanje acetilena C2H2 je stroškovno učinkovita, zelo koherentna laserska dioda. Laserski diodni čip DFB je zapakiran v industrijski standardni hermetično zaprti 14PIN metuljasti paket z vgrajenim TEC, izolatorjem in PD.
1532,68 nm 10 mW laserska dioda DFB za modul za zaznavanje acetilena C2h2 je stroškovno učinkovita, zelo koherentna laserska dioda. Laserski diodni čip DFB je zapakiran v industrijski standardni hermetično zaprti 14PIN metuljasti paket z vgrajenim TEC, izolatorjem in PD.
Visokozmogljiv laser s porazdeljeno povratno zvezo (DFB) z več kvantnimi jami (MQW);
Paket z metulji 14PIN v industrijskem standardu;
Vgrajen TEC in optični izolator.
Senzorji iz optičnih vlaken;
zaznavanje acetilena;
Laserski viri.
| Parameter | Simbol | Pogoj | Min. | Tip. | Maks. | Enota |
| Središčna valovna dolžina | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optična izhodna moč | PO | - | 10 | - | - | mW |
| Mejni tok | ITH | - | - | - | 20 | mA |
| Delovni tok | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektralna širina črte | LW | - | - | 10 | MHz | |
| Napredna napetost laserja | VF | CW izhodna moč 10mW | - | - | 2.5 | V |
| Spremljajte temni tok | ID | - | - | - | 0.2 | uA |
| Razmerje zatiranja stranskega načina | SMSR | CW | 35 | 40 | - | V |
| Optična izolacija | - | 30 | - | - | dB | |
| Odpornost termistorja | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC tok | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC napetost | VTEC | TL = 25 ℃, TC = 70 ℃ | -2,5 | - | 3.5 | V |
| Temperaturni koeficient valovne dolžine | Δλ/ΔT | TEC temperatura pri 15 ℃ do 35 ℃ | - | 0.09 | - | nm/℃ |
| Koeficient toka valovne dolžine | Δλ/ΔI | - | - | 0.01 | - | nm/mA |

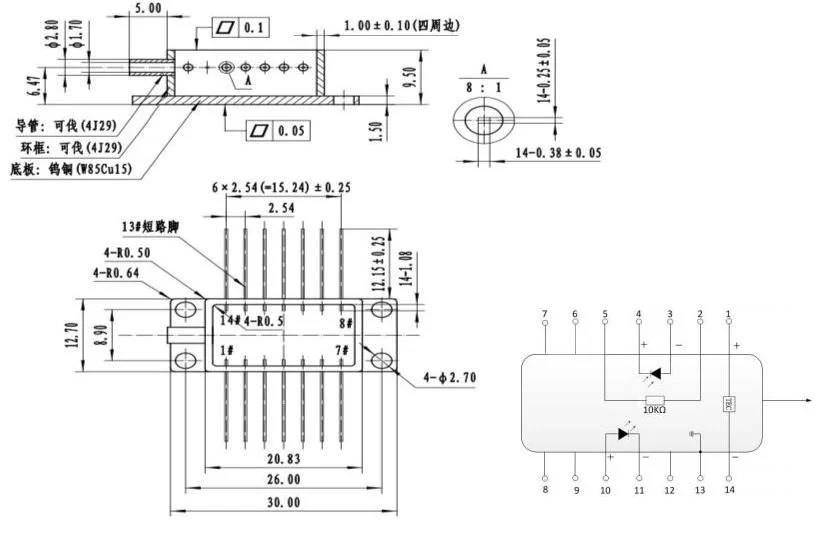

| PIN | Opis | PIN | Opis |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laserska anoda (+) |
| 3 | LD katoda (-) | 12 | Laserska katoda (-) |
| 4 | PD anoda (+) | 11 | Laserska anoda (+) |
| 5 | PD katoda (-) | 10 | NC |
| 6 | TEC(+) | 9 | Primer Ground |
| 7 | TEC(– ) | 8 | Primer Ground |

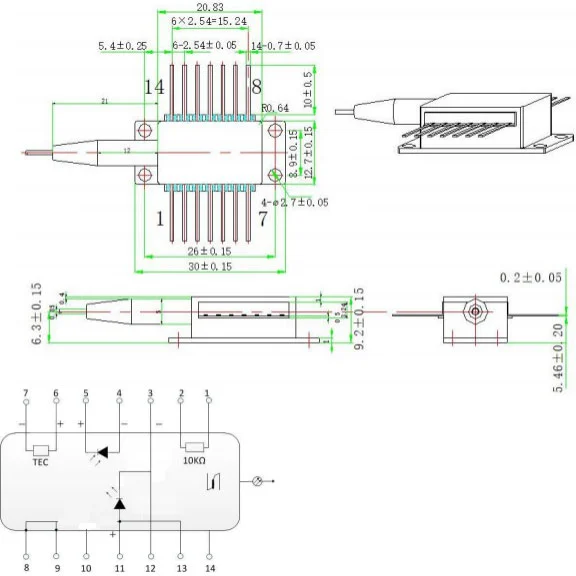

| PIN | Opis | PIN | Opis |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Termistor | 13 | Primer Ground |
| 3 | Anoda monitorja PD (-) | 12 | NC |
| 4 | Katoda monitorja PD (+) | 11 | Laserska katoda (-) |
| 5 | Termistor | 10 | Laserska anoda (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Vsi izdelki so bili testirani pred odpremo;
Vsi izdelki imajo 1-3 letno garancijo. (Po garancijskem obdobju kakovosti so začeli zaračunavati ustrezno pristojbino za vzdrževanje.)
Cenimo vaše poslovanje in ponujamo takojšnjo politiko vračila v 7 dneh. (7 dni po prejemu artiklov);
Če predmeti, ki jih kupite v naši trgovini, niso popolne kakovosti, to pomeni, da ne delujejo elektronsko v skladu s specifikacijami proizvajalca, nam jih preprosto vrnite za zamenjavo ali vračilo denarja;
Če so predmeti pokvarjeni, nas obvestite v 3 dneh po dostavi;
Vsi predmeti morajo biti vrnjeni v prvotnem stanju, da so upravičeni do vračila ali zamenjave;
Kupec je odgovoren za vse nastale stroške pošiljanja.
V: Ali imate na voljo še kakšne druge valovne dolžine?
O: Zagotovimo lahko valovno dolžino pasu C ali L.
V: Ali lahko z močjo naredi več?
A: 20mW ena ni obvezna.
