1064nm 200mW DFB metuljasta laserska dioda

1064nm 200mW DFB Butterfly Laser Diode je laser z ozko črto s širino črte 100 kHz in izhodno močjo do 200 mW, ki se pogosto uporablja v izvorih z laserskimi vlakni in lidarju.

Pošlji povpraševanje

Opis izdelka

1064 nm 200 mW DFB Butterfly Laser Diode je ozkolinijski laser s širino črte 100 kHz in izhodno močjo do 200 mW, ki se pogosto uporablja v izvorih z optičnim laserjem in lidarju.

Lastnosti 1064nm 200mW metuljaste laserske diode DFB

200mW Visoka izhodna moč;

Na terenu dokazana visoka zanesljivost;

Hi1060 SM ali PM980-HP fiber pigtail;

14PIN Butterfly paket;

Notranja termoelektrična toplotna črpalka in monitorska fotodioda;

Zanesljivost:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Aplikacije:

Začetni vir za laserje;

Spektroskopija;

Optično zaznavanje.

Absolutne največje ocene

Parameter	Simbol	Min.	maks.	Enota
Največja delovna napetost	V	-	2.5	V
Največji delovni tok	I	-	500	mA
MPD Povratna napetost	VMPD	-	20	V
Napetost termoelektričnega hladilnika	VTEC	-	4.8	V
Tok termoelektričnega hladilnika	ITEC	-	1.8	A
Temperatura delovnega ohišja	TC	-20	60	℃
Temperatura skladiščenja	TSTG	-40	85	℃
Vlažnost skladiščenja	-	5	85	% RH
Elektrostatična razelektritev (ESD)	VESD	-	500	V
Temperatura spajkanja svinca	STEMP	-	260	℃
Čas spajkanja svinca	STIME		10	sek

Elektro-optične lastnosti (temperatura laserja 25 ℃):

Parameter	Simbol	Pogoj	Min.	Tip.	maks.	Enota
Središčna valovna dolžina	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optična izhodna moč	PO	TL=25 ℃	-	200	-	mW
Mejni tok	ITH	TL=25 ℃	-	45	70	mA
Delovna napetost	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Obratovalni tok	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektralna širina	Δλ	-	-	0.03	-	nm

Razmerje zatiranja stranskega načina	SMSR	-	-	40	-	dB
Razmerje polarizacijske ekstinkcije	Urgenca	-	18	-	-	dB
Temp. koeficient valovne dolžine	Δλ/ΔT	-	-	0.08	-	nm/℃
Odzivnost MPD	IMON/POP	@-5V prednapetost	1	-	30	μA/mW
Odpornost termistorja	RTH	-	9.5	10	10.5	KΩ

Specifikacije optičnih vlaken:

Parametri	Opis
Vrsta vlaken	Hi1060 ali PM980
Tip pigtail	900 μm ohlapna cev
Dolžina pigtaila	1,0±0,1m
Vrsta priključka	FC/APC

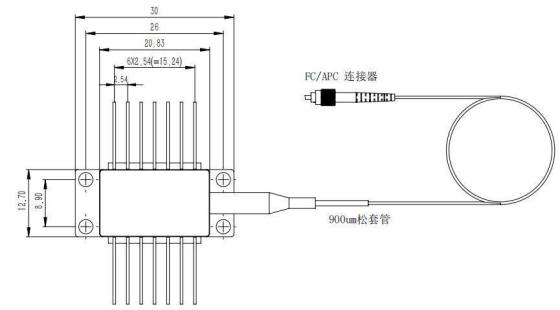

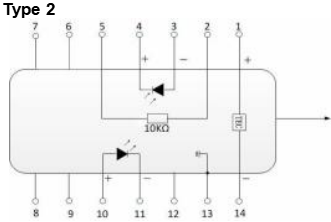

Risba paketa in definicija PIN-OUT (enota: mm):

PIN	Opis	PIN	Opis
1	TEC(+)	14	TEC(–)
2	Termistor	13	Primer Ground
3	Anoda monitorja PD (-)	12	NC
4	Katoda monitorja PD (+)	11	Laserska katoda (-)
5	Termistor	10	Laserska anoda (+)
6	NC	9	NC
7	NC	8	NC

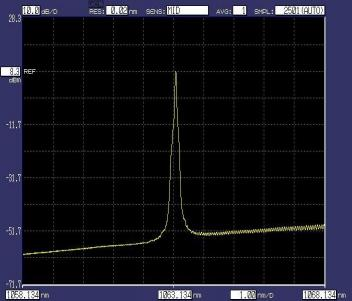

Tipičen optični spekter

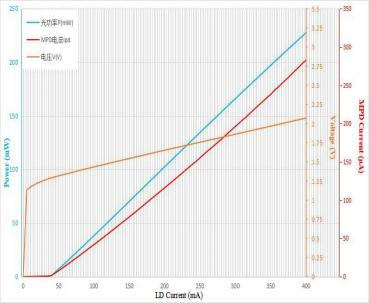

Spekter (Pop=200mW, 25 ℃) Krivulje svetlobni tok-napetost (25 ℃)

Podatki za naročanje:

BFLD	-XXXX	-X	XX	-XX	X
Vrsta laserja	Valovna dolžina	Izhodna moč	Vrsta vlaken	Priključek	PIN-OUT
DFB	1064 : 1064 nm	2H: 200 mW	SM: Hi1060PM : PM980	FA: FC/APCOdrugo	NULL: 14PIN tipa 2 po meri (10PIN)

Npr.: BFLD-1060-2HSM-FA (Informacije o naročilu: 1064 nm DFB Butterfly laserska dioda z 200 mW izhodne moči in SM Hi1060 vlakno s priključkom FC/APC, PIN-OUT je tip 2).
