1030nm 200mW 100KHz DFB Butterfly laserska dioda

1030 nm 200 mW 100 KHz DFB metuljasta laserska dioda je visoko zmogljiva metuljasta laserska dioda DFB z ozko črto, ki se široko uporablja kot začetni vir za laserje z vlakni ali za natančne spektralne meritve.

Pošlji povpraševanje

Opis izdelka

1. Povzetek:

1030nm 200mW 100KHz metuljasta laserska dioda DFB je visoko zmogljiva metuljasta laserska dioda DFB z ozko črto, ki se pogosto uporablja kot začetni viri za laserje z vlakni ali za natančne spektralne meritve.

2. Lastnosti:

• 200mW Visoka izhodna moč;

• Pod 100kHz ozka širina črte;

• PM vlakna nad 18 dB visoko PER;

• paket 14PIN Butterfly;

• Notranja termoelektrična toplotna črpalka in monitorska fotodioda;

• Na terenu dokazana visoka zanesljivost.

Zanesljivost:Telcordia GR-468. RoHS

3. Aplikacije:

• Začetni vir za laserje;

• Spektroskopija;

• Optično zaznavanje.

4. Absolutne največje ocene

Parameter	Simbol	Min.	maks.	Enota
LD Povratni tok	IR	-	2	V
LD Predhodni tok	ČE	-	500	mA
MPD Povratna napetost	VMPD	-	20	V
Napetost termoelektričnega hladilnika	VTEC	-	4.8	V
Tok termoelektričnega hladilnika	ITEC	-	2.5	A
Temperatura delovnega ohišja	TC	-45	70	℃
Temperatura skladiščenja	TSTG	-40	85	℃
Vlažnost skladiščenja	-	5	85	% RH
Elektrostatična razelektritev (ESD)	VESD	-	500	V
Temperatura spajkanja svinca	STEMP	-	260	℃
Čas spajkanja svinca	STIME		10	sek

5. Elektro-optične lastnosti (temperatura laserja 25 ℃):

Parameter	Simbol	Pogoj	Min.	Tip.	maks.	Enota
Središčna valovna dolžina	λc	TL = 15 ~ 35 ℃ CW	1028	1030	1032	nm
Optična izhodna moč	PO	TL=25 ℃	-	200	-	mW
Mejni tok	ITH	TL=25 ℃	-	45	70	mA
Delovna napetost	VOP	POP= 200mW(CW)	-	-	2.5	V
Obratovalni tok	Iop	POP= 200mW(CW)	-	300	500	mA
Širina črte	Δλ	-	-	30	100	KHz
Razmerje zatiranja stranskega načina	SMSR	-	-	40	-	dB
Razmerje polarizacijske ekstinkcije	Urgenca	-	18	-	-	dB
Temp. koeficient valovne dolžine	Δλ/ΔT	-	-	0.08	-	nm/℃
Odzivnost MPD	IMON/POP	@-5V prednapetost	1	-	30	μA/mW
Odpornost termistorja	RTH	-	9.5	10	10.5	KΩ

6. Specifikacije optičnih vlaken:

Parametri	Opis
Vrsta vlaken	PM980
Tip pigtail	900 μm ohlapna cev
Dolžina pigtaila	1,2±0,1m
Vrsta priključka	FC/APC

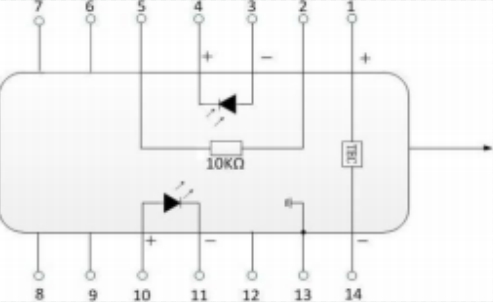

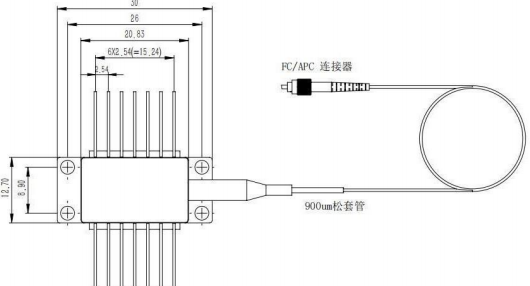

7. Risba paketa in definicija PIN-OUT (enota: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Vrsta 2

PIN	Opis	PIN	Opis
1	TEC(+)	14	TEC(-)
2	Termistor	13	Primer Ground
3	Anoda monitorja PD (-)	12	NC
4	Katoda monitorja PD (+)	11	Laserska katoda (-)
5	Termistor	10	Laserska anoda (+)
6	NC	9	NC
7	NC	8	NC
